◆本实用新型涉及一种带有铝合金隔离层的矿物质绝缘柔性隔热防火电缆，是设有1-5芯的电力电缆，在每个所述导体线芯的外径由内到外包裹有矿物质绝缘层、铝合金隔离层和分色层，所述多个导体线芯由矿物质防火隔热层、玻璃丝阻燃带和阻燃护套包裹；本实用新型的有益效果是：采用了绝缘和防火性能俱佳的矿物质绝缘层和矿物质防火隔热层；包裹在矿物质绝缘层的外径上的铝合金隔离层具有固定矿物质绝缘层的作用，同时将导体线芯与水和水蒸气隔离，使电缆具有优良的防水性能；铝合金隔离层还能够有效保护电缆导体线芯，避免因震动和冲击产生的损坏。
◆一种带有铝合金隔离层的矿物质绝缘柔性隔热防火电缆，是设有多个导体线芯的多芯电力电缆，在每个所述导体线芯的外径由内到外包裹有矿物质绝缘层和分色层，所述多个导体线芯由矿物质防火隔热层、玻璃丝阻燃带和阻燃护套包裹；其特征在于，在所述包裹每个导体线芯的矿物质绝缘层和分色层之间设有铝合金隔离层。

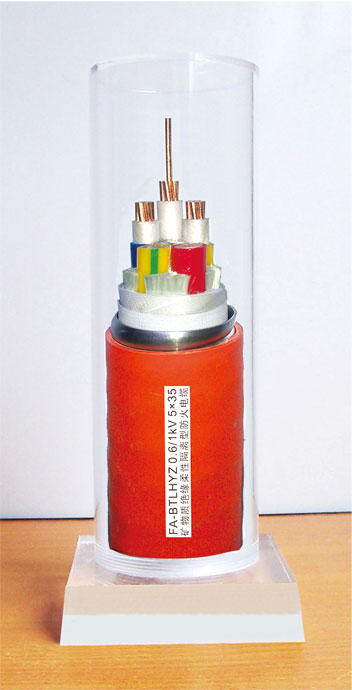

◆ FA-BTLHYZ矿物质绝缘柔性隔离防火电缆的
产品特性
◆ 1、防火性能好；
◆ 2、载流量大；
◆ 3、防水防蒸汽
◆ 4、防爆性能好；
◆ 5、工作温度高；
◆ 6、防撞击性能强；
◆ 7、安全、环保、寿命长；
◆ 8、耐机械损伤；
◆ 9、弯曲性能好，并具有良好的接地；
◆ 10、防震动冲击性更好。
◆ 产品用途
◆主要适用于高层建筑、娱乐场所和众多高质量和高度安全的建筑项目，用于消防系统中消防电梯、消防泵、火灾报警、排烟系统、应急照明以及火灾危险区、有震动、有冲击、高温场合及要求特别安全的设施等方面的供电线路。（如：易燃易爆的重要场合及电厂、核电站的重要设备；环境温度较高的场合；重要建筑或人员密集的建筑物中设备及照明系统；地下供电线路等）。
◆BTTZ氧化镁矿物绝缘电缆生产历史较长，虽然现有生产线有所改造、升级，但产品结构从未更新，制造工艺落后复杂。其导体采用实芯铜杆，护套为铜管拉拔，因此，电缆呈刚性，且产生电缆制造长度受限。绝缘材料采用氧化镁（MgO）粉易吸潮，给安装施工及终端的制作带来诸多困难。为了满足实际使用要求，电缆线路中就必定要增加较多不耐火的中间接头，既增加了中间接头的额外费用又达不到防火的要求，还在回路中产生了不必要的接触电阻，从而大大降低了输电的效率，增加了输电的故障隐患点。
◆根据GB50217《电力工程电缆设计规范》中5.1.10.4条“电缆线路中间‘不应’有接头”是强制性规定，新出版的JGJ16－2008《民用建筑电气设计规范》8.9.5应根据线路实际长度及电缆交货长度，合理确定矿物绝缘电缆规格，“宜避免中间接头”，另外，GB50168－2006《电气装置安装工程电缆线路施工及验收规范》5.1第六条敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，“减少电缆接头”。BTTZ氧化镁矿物绝缘电缆难以达到上述规范要求。
◆FA-BTLHYZ矿物质绝缘柔性隔离防火电缆是在氧化镁矿物绝缘电缆的基础上发展、研制开发的新一代矿物绝缘电缆。其阻燃护套采用无卤低烟聚烯烃材料，电缆相对比较柔软。由于机械化连续生产，电缆长度可以满足配电长度需要，无需中间接头。电缆的绝缘层采用含有氧化铝、云母的矿物质绝缘材料，也可以采用含有氧化镁、云母的矿物质绝缘材料，能严格控制绝缘厚度且不易吸潮，施工安装十分经济、方便、简单。
◆ FA-BTLHYZ矿物质绝缘柔性隔离防火电缆与BTTZ矿物绝缘电缆相比还具有以下的优点：
◆ 1.连续长度长
FA-BTLHYZ矿物质绝缘柔性隔离防火电缆可根据用户要求制作长度，长长度可达2000米，可由现场根据实际情况任意切割，不用设中间接头，施工方便。而BTTZ矿物绝缘电缆受制作工艺限制，导体截面小，制作长度短（4×25长90米；1×400大长度32米）。
◆ 2.电缆系统防火性能高
FA-BTLHYZ矿物质绝缘柔性隔离防火电缆耐火特性高（极限温度1083℃），燃烧时无毒。在火焰温度950-1000℃燃烧3个小时，能保持电路的完整性。
通过电线电缆质量监督检验中心型式试验，包括GB/T19216.21规定的耐火试验950－1000℃，180min，以及英国BS6387标准规定的单纯耐火试验（C类）：950℃，180min，带喷水的耐火试验（W类）：供火650℃加水喷淋，带冲击的耐火试验（Z类）：供火950℃加机械冲击；
通过公安部定点的防火建筑材料质量监督检验中心（安全性能）型式检验。
◆ 3.载流量大
根据导体载流量的特性，在截面积相同的情况下，相同时间内多根导线中通过的电子数量大于单根导线，所以矿物质绝缘柔性隔离防火电缆的载流量大于BTTZ矿物绝缘电缆，大大提高了电缆的工作效率。
◆ 4.柔性好，可成盘运输
FA-BTLHYZ矿物质绝缘柔性隔离防火电缆的导体是由多股铜线绞合组成，护套采用的是非金属材料，电缆的柔软性好，成品电缆长度长可以成盘包装、运输更方便。而BTTZ矿物绝缘电缆的导体是单根铜棒、绝缘层是压实的氧化镁、经过拉拔的铜护套，整根电缆十分坚硬，长度短无法成盘。
◆ 5. 特殊铝合金隔离型，具有更好的防水防蒸气，防腐蚀，防抗压
铝合金隔离层，隔离层具有固定矿物质绝缘层的作用，同时将导体线芯与水和水蒸气隔离，使电缆具有优良的防水性能，铝合金具有较强防腐蚀性，隔离层还能够有效保护电缆导体线芯，避免因震动和冲击产生的损坏。
◆ 6.安装简单方便
由于BTTZ矿物绝缘电缆呈刚性，在线路运行中容易受到自然力或电动力的破坏，因此，在安装过程中必须每隔一段距离加设“S”形或“Ω”形；BTTZ矿物绝缘电缆无法整盘放线，需要投入大量的人力，而且在放线过程中电缆容易打结；BTTZ矿物绝缘电缆的绝缘材料氧化镁易吸潮，制作中间接头、终端时要边烘烤边施工，一旦吸潮，就会降低绝缘电阻，造成泄露电流的增加，进而导致电压损失的加大。
FA-BTLHYZ矿物质绝缘柔性隔离防火电缆较为柔软，含有氧化镁和云母的矿物质绝缘材料具有优良的绝缘性能，但其成型和固定性能较差，因此在矿物质绝缘层的外径上包裹着色性能和成型性能良好的低烟无卤聚烯氢分色层，即为电缆线芯分色，有固定的矿物质绝缘层，实现了合理的功能，结构设置。使这条电缆在具有良好的绝缘防火性能的同时，还具有良好的柔软性，有利于电缆的敷设和安装。
◆ 7.多芯截面大
FA-BTLHYZ矿物质绝缘柔性隔离防火电缆单芯电缆截面可达630平方毫米，多芯电缆截面可达4x300平方毫米。而BTTZ矿物绝缘电缆单芯电缆截面大为400平方毫米，多芯电缆截面只能达到4x25平方毫米。相比矿物质绝缘柔性隔离防火电缆更能满足现场需要，节约工程造价；同时减少放线次数，节约工时、降低安装成本，与现有的普通防火电缆比较其重量可减少15%。
◆ 8. 经济性
①价格相对优势。FA-BTLHYZ矿物质绝缘柔性隔离防火电缆因为结构特点，用铜量较少，因此在铜材料高价位（当前电解铜每吨六万左右）时，价格本身比BTTZ等电缆更有优势。
②附件大大节省。刚性矿物电缆要用到大量专用的中间连接器与终端接头，这些附件非常昂贵，而且，这是巨大的隐性成本，招标时并没体现，但在施工过程中，施工方不得不大量地增补材料！矿物质绝缘柔性隔离防火电缆因为回归传统的电缆生产工艺，理论上可以按照实际需求的大长度定制，因此无需中间接头，终端也只要普通的铜鼻子压接即可，因此，附件成本几乎可以忽略不计！
③施工成本节省。FA-BTLHYZ矿物质绝缘柔性隔离防火电缆的施工工期与施工成本，均相当于刚性矿物绝缘电缆的十分之一。因刚性矿物绝缘电缆的金属外护套结构所限：Ⅰ、运行发热量大，必须单独敷设，且加装防护措施，这会直接增加专用桥架、梯架的成本，而且，占用建筑物的实际有效使用空间，大大增加安装的空间成本；Ⅱ、电缆本身仍然非常“硬”，且绝缘层极其怕水湿性等侵蚀，对连接部位的施工工艺要求极高，大大增加施工难度、耗材使用、以及电缆的“段损”风险；Ⅲ、电缆施工完成后，因绝缘值等检测不达标的风险很大，极容易造成施工反复、工期拖延，增加不可预见的风险与时间成本。
综上所述，相比BTTZ矿物绝缘电缆，FA-BTLHYZ矿物质绝缘柔性隔离防火电缆技术更加先进、质量更加可靠，更能满足用户的实际需求。
◆ 附图说明
本实用新型属于电力电缆，尤其涉及一种带有铝合金隔离层的矿物质绝缘柔性隔离防火电缆。

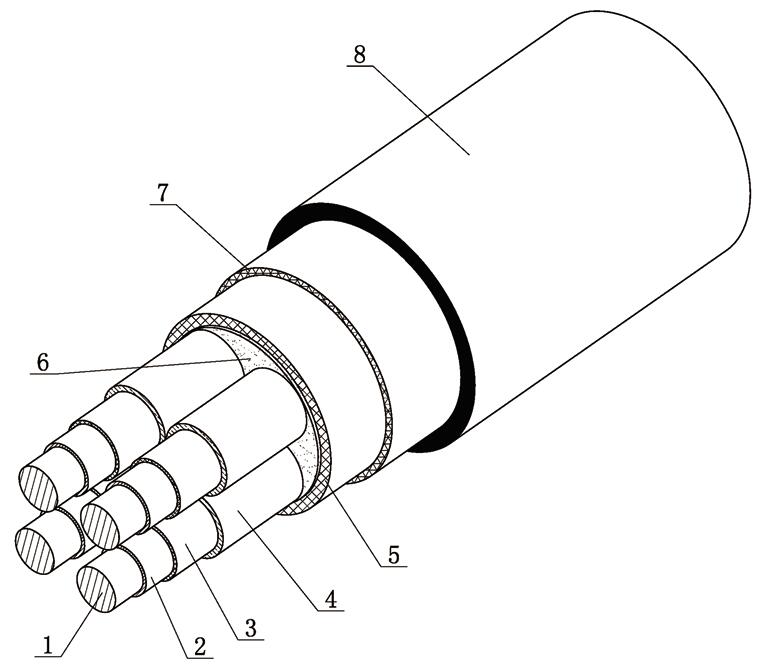

如图1，一种带有铝合金隔离层的矿物质绝缘柔性隔热防火电缆，是设有多个导体线芯1的多芯电力电缆；在每个所述导体线芯的外径由内到外包裹有矿物质绝缘层2，铝合金隔离层3，分色层4，多个包裹有绝缘层、铝合金隔离层和分色层的所述导体线芯由一个矿物质防火隔热层5包裹，在所述矿物质防火隔热层与所述分色层之间的空隙填充有阻燃填料6，在矿物质防火隔热层的外径上包裹玻璃丝阻燃带7，在所述玻璃丝阻燃带的外层挤包有阻燃护套8。
所述矿物质绝缘层的材质是含有氧化镁或云母的矿物质绝缘材料或含有氧化铝或云母的矿物质绝缘材料；矿物质绝缘层的厚度为0.6mm～2.0mm。
所述铝合金隔离层的厚度为0.8mm～1.2mm。
作为优选方案，铝合金隔离层的厚度为1.0mm。
所述分色层的厚度是0.6mm～2.6mm。
所述矿物质防火隔热层采用含有磁粉、氧化镁、陶瓷的防火材料，矿物质防火隔热层采用还可以采用含有磁粉、氧化铝、陶瓷的防火材料；所述矿物质防火隔热层的厚度大于等于2.8.mm。
所述矿物质绝缘柔性隔热防火电缆通常用于1～5芯电力电缆，每条所述导体线芯的截面积为1.5平方毫米～630平方毫米。

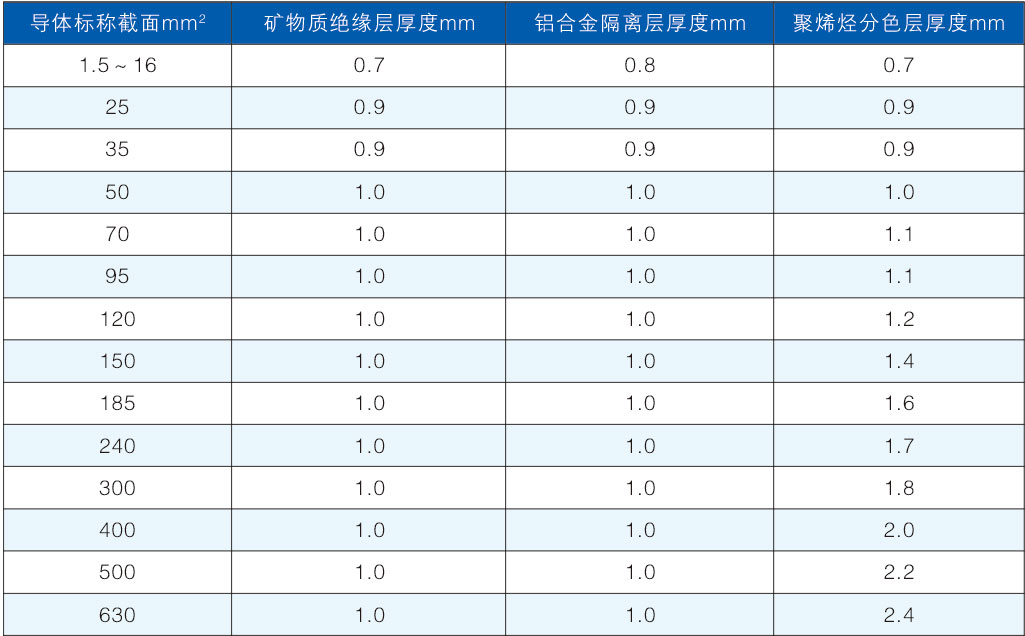

导体线芯的截面积、矿物质绝缘层厚度、铝合金隔离层的厚度和分色层厚度的关系表如下：
◆ 在如图1所述的实施例中：
所述带有铝合金隔离层的
矿物质绝缘柔性隔热防火电缆是四芯电力电缆，设有四条包裹有所述矿物质绝缘层和分色层的铜质导体线芯；每条所述导体线芯的截面积为50平方毫米；所述矿物质绝缘层的材质是含有氧化镁和云母的矿物质绝缘材料，矿物质绝缘层的厚度是1.0mm；铝合金隔离层的厚度是1.0mm，分色层的厚度是1.0mm，分色层的材质是低烟无卤聚烯烃；所述矿物质防火隔热层的厚度是3.5mm，矿物质防火隔热层的材质是含有磁粉、氧化镁、陶瓷的防火材料；在矿物质防火隔热层的外径上包裹有玻璃丝阻燃带；在电缆的外层包裹有无卤低烟阻燃护套；本实施例的单支电缆长度可达2000米。
含有氧化镁和云母的矿物质绝缘材料具有优良的绝缘性能，但其成型和固定性能较差，因此在矿物质绝缘层的外径上包裹着铝合金隔离层，铝合金隔离层具有固定矿物质绝缘层的作用，同时将导体线芯与水和水蒸气隔离，使电缆具有优良的防水性能；铝合金隔离层还能够有效保护电缆导体线芯，避免因震动和冲击产生的损坏。
分色层采用着色性能和成型性能良好的低烟无卤聚烯烃，使分色层能够牢固地附着在铝合金隔离层上。
本实用新型具有广泛使用前景，带有铝合金隔离层的矿物质绝缘柔性隔热防火电缆具有良好防火性能、防水性能、防震动性能、防撞击性能、环保性能，安全性更高，广泛用于高层建筑以及商务、公寓、酒店、商场等大型公共场所。
